어두운 대형마트 지하 주차장을 보다보면
트렁크가 엄청 눈이부신 차들이 종종 보입니다.







요즘 차박도 많이 하니 뭐가 있나보구나 했는데...
나중에서야 저게 식빵등이라는것을 알게 되었습니다.

그리고 DIY로 직접 자가 설치가 가능하다는 사실도!!!

그래서 도전해 보았습니다.
이왕 하는김에 트렁크 스위치에 연동되는 식빵등을 직접 설치해 보기로











설치 전 준비물



1. 식빵등 키트
   - 메이튼 식빵등 키트 구입
   - 몇 가지 회사 제품이 있는데 그냥 싼거 구입하면 됩니다.
      (구성은 다 비슷비슷)
2. 얇은 일자 드라이버 또는 헤라
3. 십자 드라이버
4. 전선을 벗길 수 있는 도구
   - 위험하지만 커터칼 또는 가위도 가능
5. 가위
6. 인두기
    - 스위치 연동시 사용
    - 연동 안할거면 없어도 됨
7. 열수축튜브
    - 절연테이프로 대체 가능













설치방법

1. 트렁크 등 탈거

작업 중 쇼트 방지를 위해 트렁크를 닫힘 상태로 만들어 함

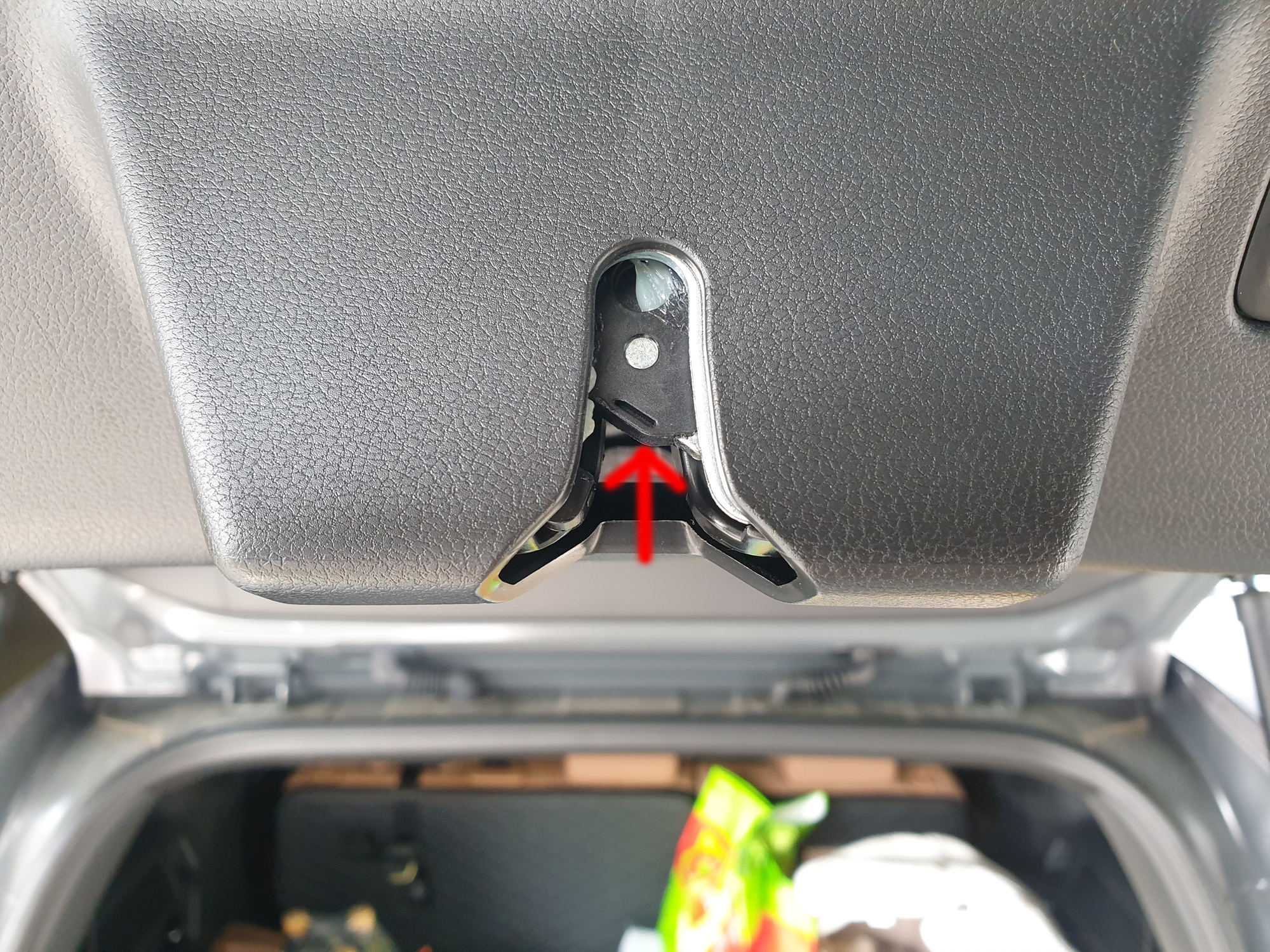

보통 비너 같은 고리를 끼워 전원을 차단하곤 하지만
가지고 있는 아무 공구로 저 부분을 위로 밀어올리면 닫힘 상태로 전환 됨
올라가면 트렁크등이 꺼지며 전원 차단

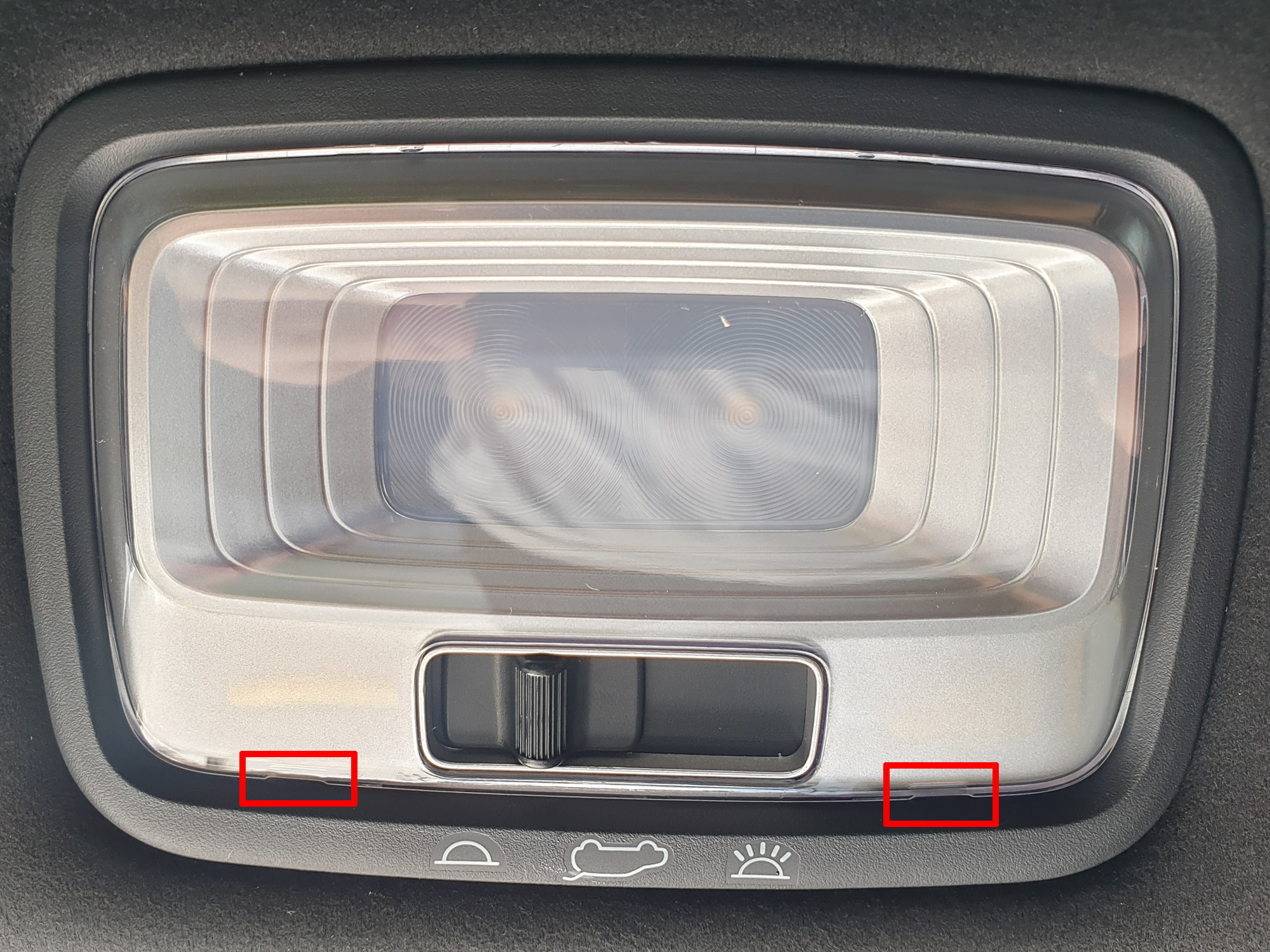

얇은 일자 드라이버를 이용하여
빨간 부분을 들어올려 커버 탈거

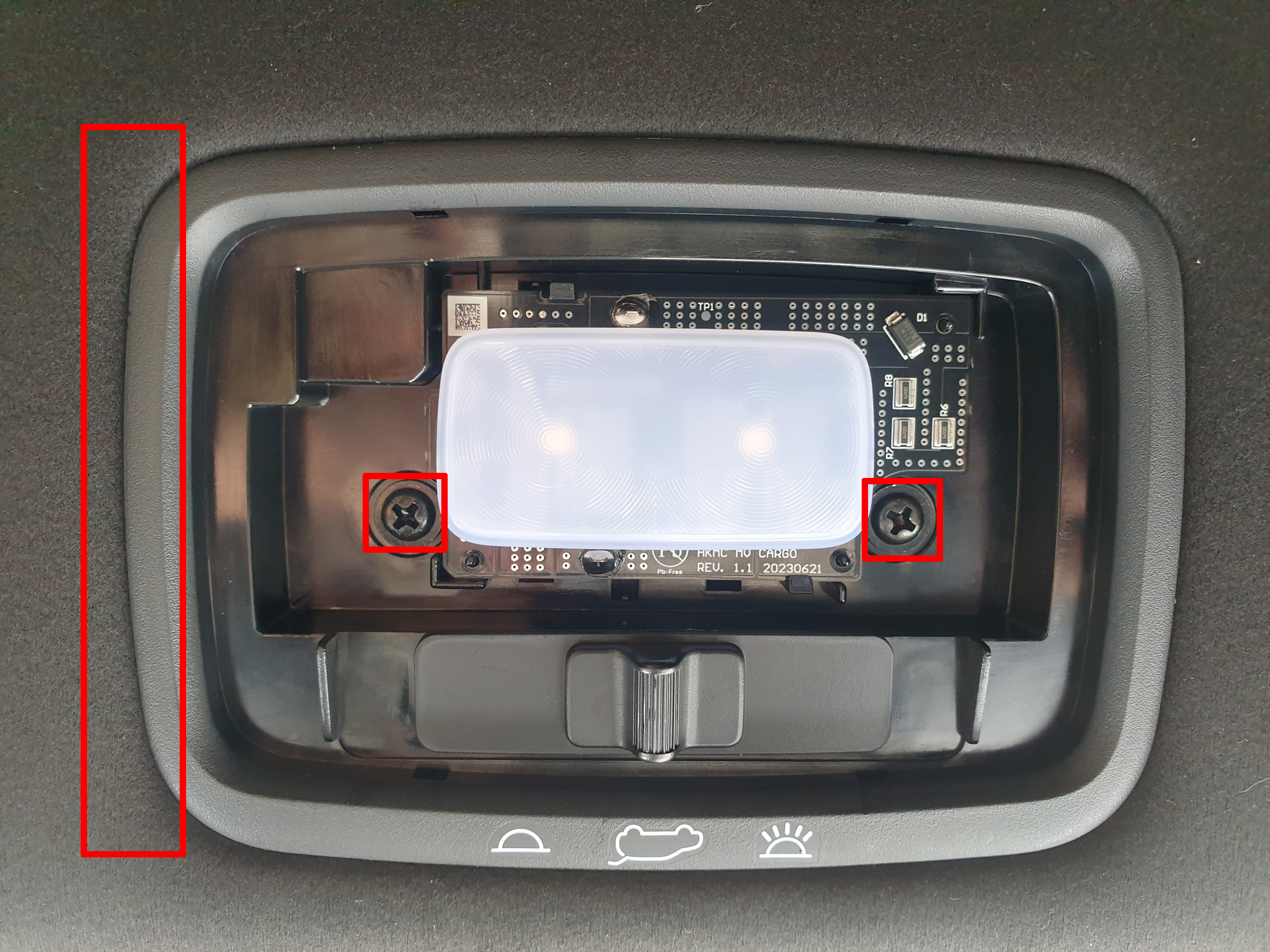

우선 십자 드라이버를 이용하여 나사 2개 제거
이후 일자 드라이버 이용하여 틈새로 넣어 살짝 들어내고
남은 손 하나로 이래도 되나 싶을 정도로 뜯어내면 빠짐









모듈에 연결된 커넥터 제거









트렁크를 닫기 위해 닫힘 상태의 트렁크를 열림 상태로 바꿔야 함
레버가 있는 커버를 열고 저 부분을 밀면 열림 상태로 바뀜





드렁크 등 모듈만 챙기고 트렁크 닫고 납떔 가능한 위치로 이동







2. 스위치 납땜

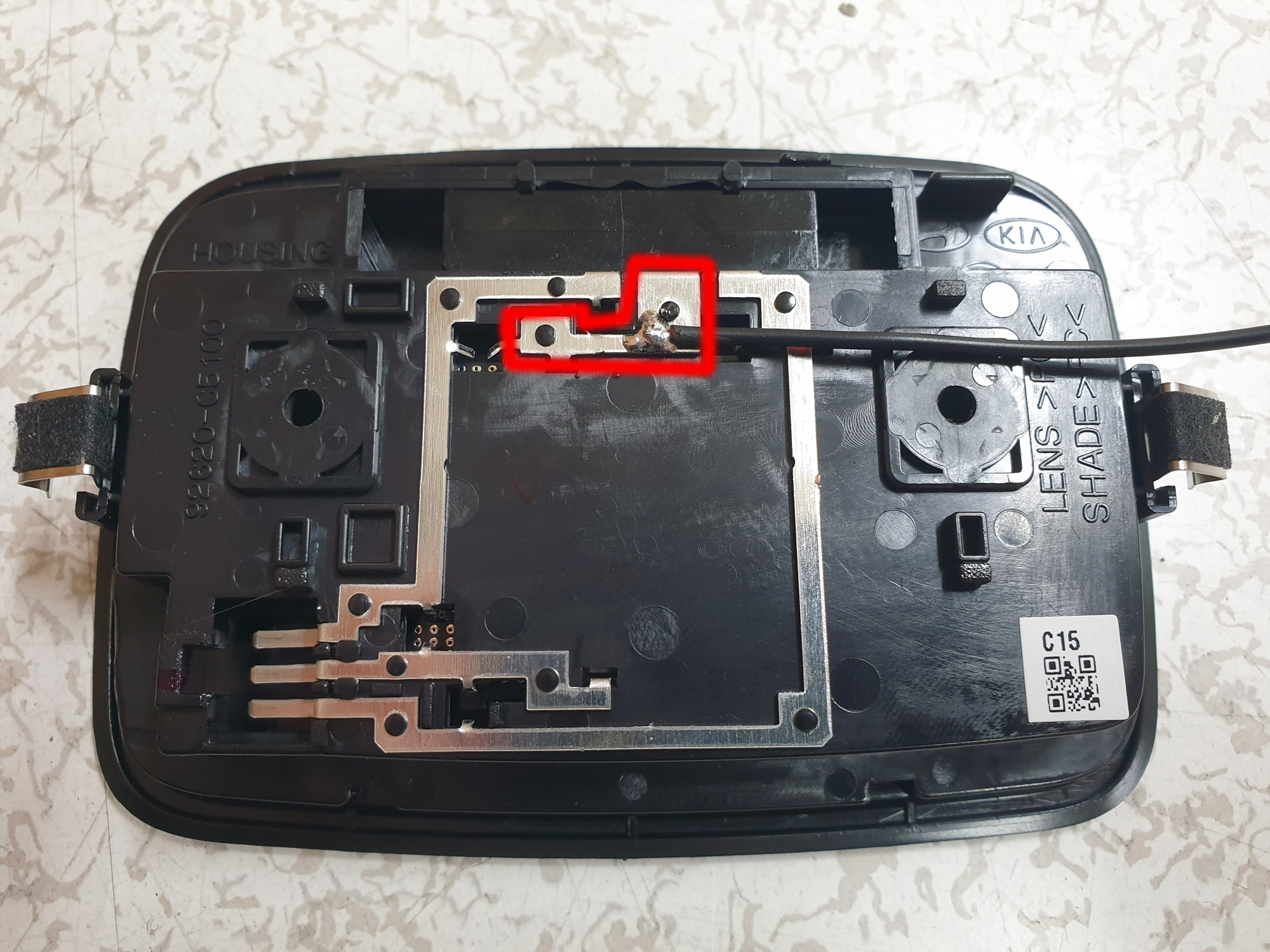

동봉된 연장배선 중 한 가닥만(검정) 10cm 가량 잘라내어
표시된 부분 아무부분에 남땜







납땜 한 부분은 절연테이프로 붙여주었음
- 필수는 아니나 아주 낮은 확률의 만약을 대비하여 붙임











3. LED바 연결



다시 트렁크로 돌아와 닫힘 상태로 만들어 전원 차단

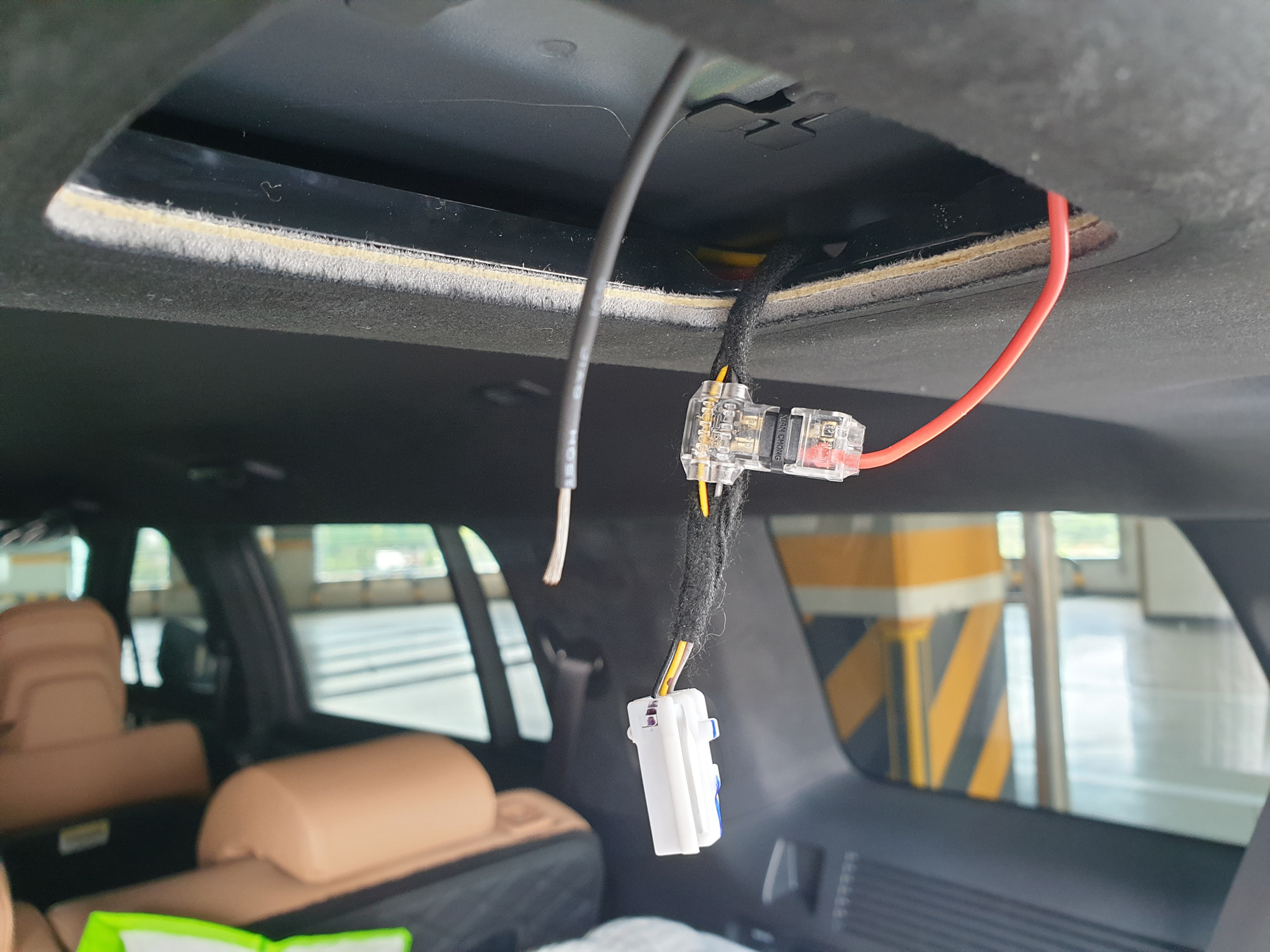

두 가닥의 선이 달려있는 LED바 끝 부분을 트렁크 틈으로 밀어넣고







마감처리가 되어있는 커넥터의 배를 커터칼로 가르고
T자 커넥터를 끼울 수 있도록 선을 노출시킴





차량의 노란색 선과 LED바의 빨간 선만 연결하면 되기 때문에
T 커넥터에 노란선과 빨간선을 물린 후
꽉 닫아 접속시킴 (딱 소리가 날 장도로 정말 꽉~!!!!)

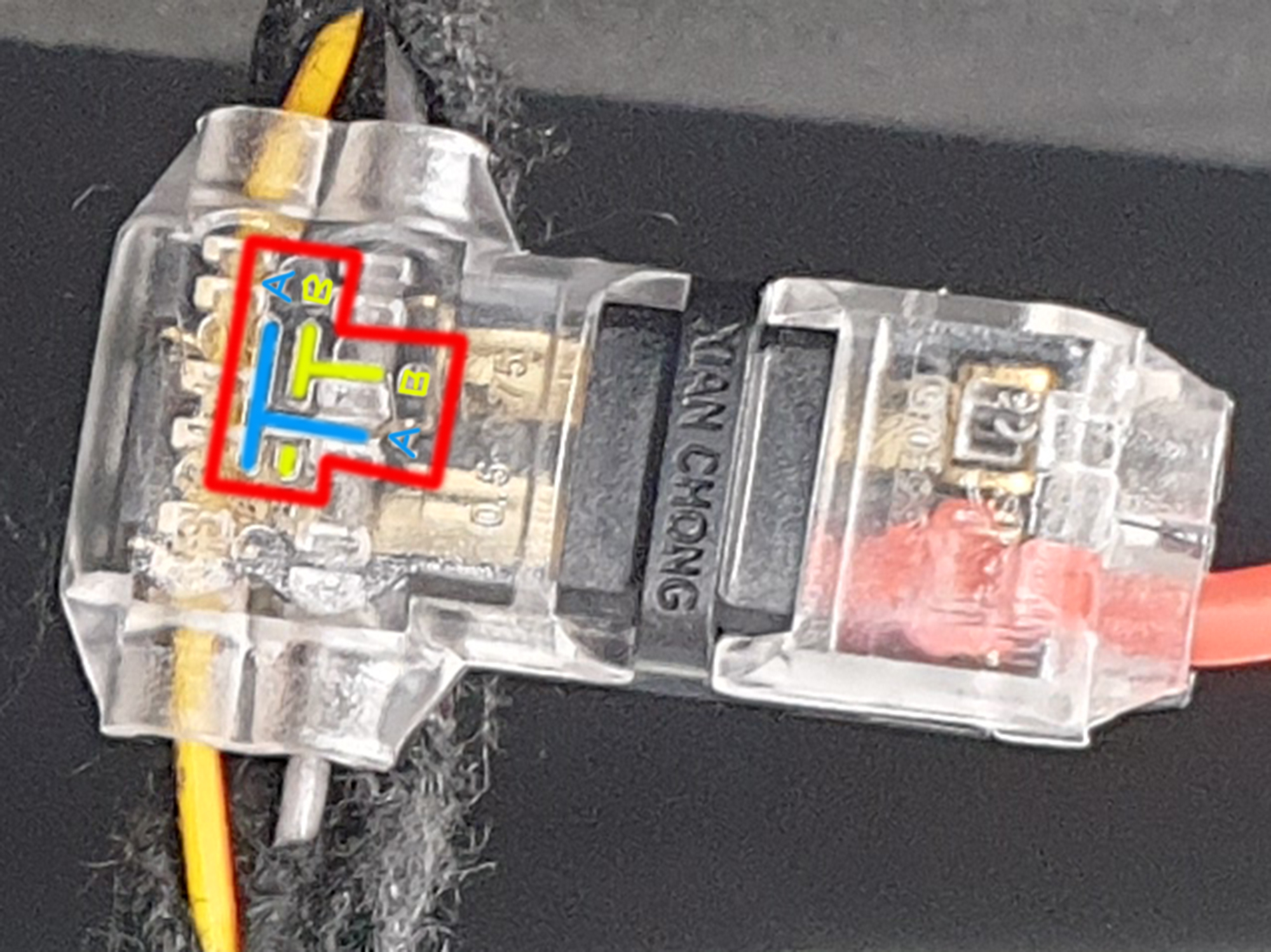

T커넥터를 잘 보면 배선이 어떻게 되어 있는지 설명이 되어 있음
잘 모르시겠으면 이미지에 표시해둔 부분 참고

A는A와 / B는B에 물리면 됨





남은 LED바에 검정선과 모듈에 납떔한 검정선을 결선



이건 가장 먼저 했어야 했는데
LED바 전체에 빛이 잘 들어오는지 테스트를 해야 함





빛이 잘 들어오는걸 확인 하였으니
열수축 튜브를 이용하여 마감







트렁크 틈새를 슬쩍 벌리고 LED바를 열심히 밀어 넣어줌









한바퀴 두르고 나면 LED바를 가위로 잘라 주어야 함



LED바를 보면 검정색 눈금이 있는데 그 부분을 잘라 주면 됨









자른 부분에 마감캡을 씌워 최종 마무리







분해는 조립의 역순

모듈 천장에 끼우고
나사 조이고
커버 끼우면 끝

요렇게 하면 드렁크 등 스위치와 식빵등이 연동되어
ON / OFF 제어가 가능함

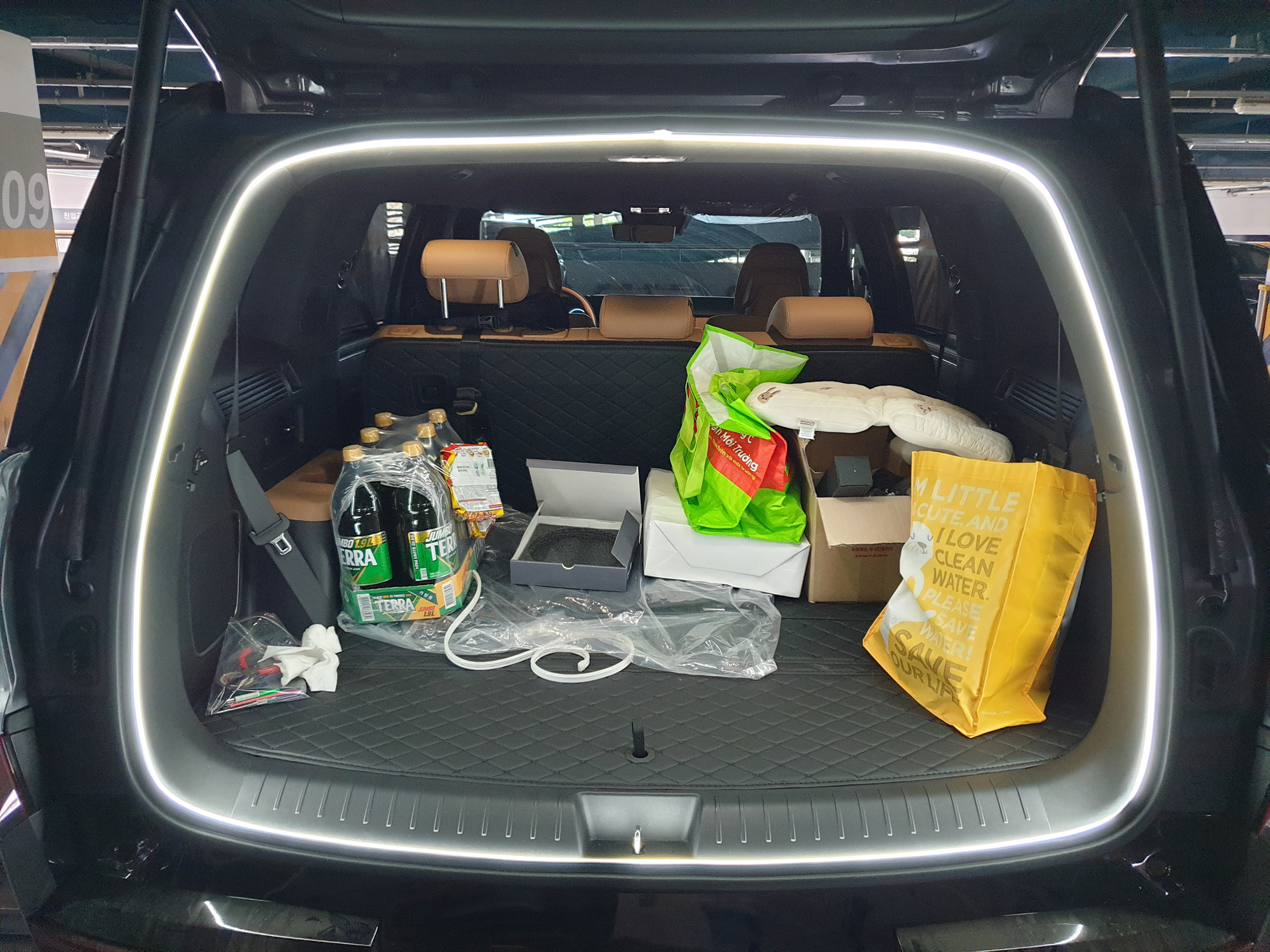

작업이 완료된 식빵등의 최종 모습







이 방법은 보통의 방법과는 조금 다른 방법 입니다.
있는 재료를 활용하여 마감도 제법 꼼꼼히 해 주었구요.
내용이 100% 이해가 가지 않아도 무슨 소린지는 알겠다 하시는 분들은
그냥 무작정 따라 하시면 큰 어려움 없이 성공하실 겁니다.









LED바를 한바퀴 두르고 나면 저먼큼의 LED가 남습니다.
대략 천장정도는 두를수 있을 만큼?







키트에 보면 납떔 프리조인트 라고 있는데
남은 LED바에 남땜 프리조인트를 연결하여
자투리를 활용 할 수 있으니 참고 바랍니다.





이상 트렁크에 테라 미사일 6발을 싣고 다니는 싼타페MX5 차주 였습니다.
감사합니다.
